المكثف اكثر عنصر موجود على البورده والخط الواحد يحمل اكثر من مكثف وهذا هو سبب التهاون الشديد من فنى الصيانه فى ازالته والاستغناء عنه
ولكن هناك العديد من المكثفات التى لايمكن الاستغناء عنها ومنها امثله
مكثف الانود بدائره الاضاءه ……..مكثف البوت بدائره للشحن … وغيرها ……..والمكثفات الوحيده على الخط محل حديثنا اليوم
اليك بعض التجارب والنتائج لازاله المكثفات للوحيده على الخط فى دائره الباور باعتبارها مصنع الاحتياج للمكثفات
١/ مكثف توازى . C373 بقيمه 1UF ويحمل فولت بقيمه 0.7V على خط VDDIQ وفى بعض الجهزه يسمى UFS BYPASS متصل بذاكره UFS 153 لجهاز POCO X3 PRO تسبب فقدانه فى جعل الجهاز واقف على الشعار الاول POCO وعدم الدخول الى اللوحو الثانى وخطوزته ايضا تكمن فى تواجده بجوار الذاكره ويتعرض للتلف اثناء عمل ريبولينج باعتباره العطل المصنعى للجهاز
٢/ مكثف C5139. بقيمه 2.2UFعلى خط. EMMC VDDI المتصل بذاكره EMMC 254 لجهاز SAMSUNG A125F والذى يحمل فولت قيمته 0.9 تسبب ازالته بفصل الجهاز باور وعند توصيله بالكمبيوتر.يتعرف تعريف مباشر يدل على وجود عطل بالذاكره والسحبه على الباور سبلاى 136MAH ثم يهبط للصفر
٣/مكثفC5044 بقيمه 2.2UF على خط VDD_XO_2P24المتصل بايسى باور MT6357CRV لجهاز SAMSUNG A125 ويحمل فولت قيمته 2.2V تسبب ازالته بفصل الجهاز باور والسحب على الباور سبلاى 0.001MAH اى فقط 1مللى امبير

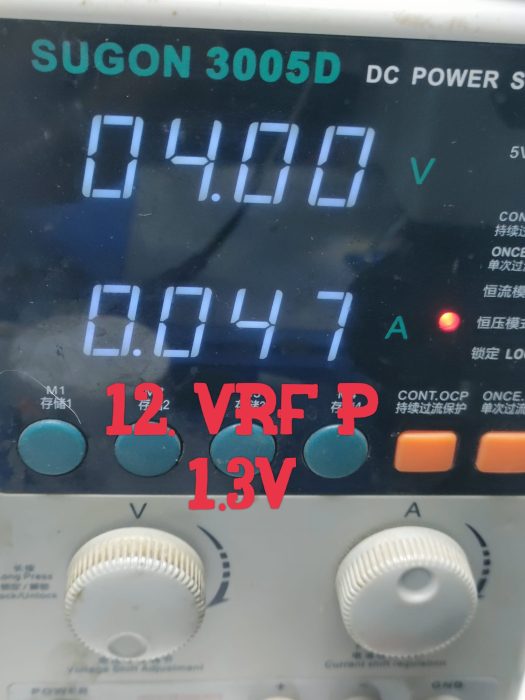

٤/مكثف C4054 بقيمه 100NF على خط REFP المتصل بمعالج MT6765V لجهاز SAMSUNG A125F ويحمل فولت قيمته 1.3v تسبب ازالته فصل الحهاز باور والسحب على الباور سبلاى 47MAH ثن الهبوط للصفر والجهاز لايتعرف على الكمبيوتر تعريف مباشر او حتى من خلال التيست بوينت
٥/مكثف C5055 بقيمه 4.7UF على خط AU_V18N المتصل بايسى باور MY6357CRV ولا يحمل قيمه فولت عند قياسه اثناء تشغيل الجهاز لذلك توجهنا الى راسم الاشاره الاوسليسكوب لقياسه وبالفعل يحمل الاشاره الموضحه بالصوره ولكن لا يستطيع الافو قياسها كيفما يحدث مع مكثف دائره البيانات
ولم يتسبب ازالته بفصل الجهاز باور
مما سبق نستفيد الاتى :::::::
١/جميع الفولتيات التى تم قياسها على المكثفات يتم انتاجها من الايسى المتصل بالمكثف فالفولتيات تخرج من الذاكره وكذلك من المعالج
٢/وظيفه المكثف هو ثبات واستقرار هذا الفولت طوال فتره عمل الايسى كمرجعيه فعند قياس الفولت بعد رفع المكثف نجد الفولت يظهر ويختفى وعند وضعه الفولت يكون مستقر
٣/اثباتا لما سبق تم تعويض مكان المكثفات المنزوعه واحدا يلو الاخر بنفس قيمه فولته ولكن بباور سبلاى خارجى والدوائر اقلعت واستمرت فى العمل
٥/حينما يأتيك جهاز مشغول سابقا اول خطوه للاصلاح هى ترميم العمل السابق والبحث عن مكونات غير موجوده وتعويضها وحينما يكون مكثف فلابد من تعويضه اذا كان وحيد على الخط
٦/عند الوقوع فى تعويض مكثف وحيد على الخط يمكنك التاكد من ضروره تعويضه بقياس فولت بالافو مكانه ستجد ان الفولت يظهر ويختفى
٧/ ليست كل المكثفات لديها فولتيه او بمعنى اوضح ليس الافو قادر على قياس كل الفولتيات كما حدث بالمكثف المتصل بايسى الباور
واخيرا ما تم قرائته فى دقائق هى تجارب عمليه فى ساعات ومصدر المعلومه الوحيدددددددد هو التجربه كما قال العالم اينشتاين وهكذا نبنى منهجيتنا
بالتوفيق للجميع
م/احمد عبد الوهاب
